全自動彎管機左右共向系列

U系列彎管機為我公司獨立開發的左右共向彎管設備，根據客戶的產品技術要求，配備8至15軸電機伺服控制?？砂惭b多層模具，實現拉彎、滾彎以及1DR小半徑頂推功能，彎管口徑最大至80mm。此系列設備特別適用于鋼制家具、運動器材、汽車、醫療設備、航空航天等產業的零配件制造。U系列機型均預留了安全模組，便于用戶連接安全地毯或光柵，提供安全的作業環境。設備所有移動部分及傳動結構，均安裝了外防護，防止人員傷害。

在線咨詢

產品詳情

1.左右共彎機型集兩個彎曲方向于一體，進一步提高了復雜彎曲產品一次裝夾加工完成的可能性，助力客戶提升產品品控，推進智能制造。

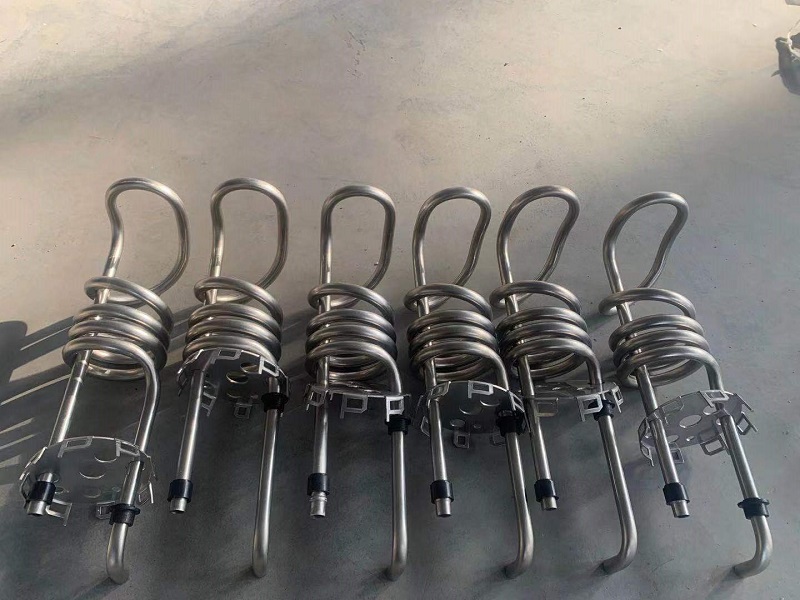

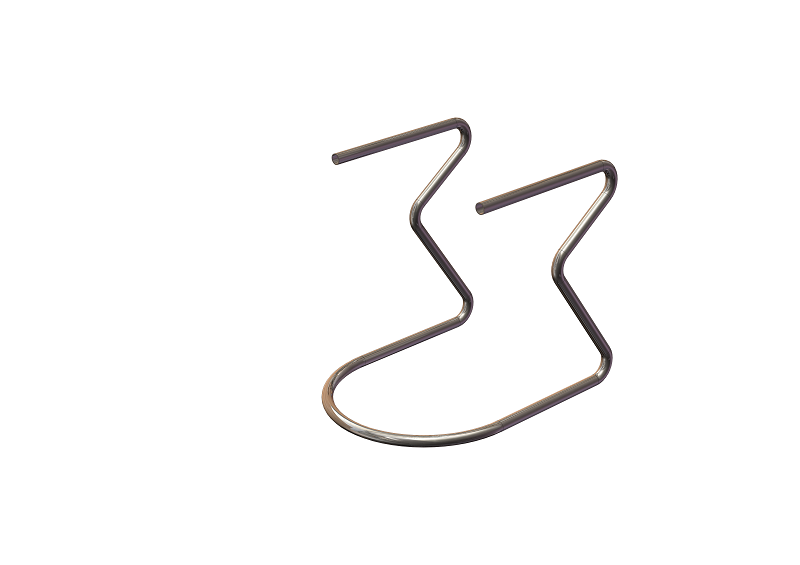

2.U系列彎管機可同時生產出一個大彎曲半徑的滾彎和多個拉彎，并具備無直線段連續帶空間轉角變半徑推彎。部分機型具備1D強力頂推功能。

名稱		單位	25CNC-T-U	38CNC-T-U	50CNC-DT-U	65CNC-DT-U	80CNC-DT-U
最大彎曲管徑		mm	Φ25*1.5	Φ38*1.5	Φ50*1.5	Φ65*1.5	Φ80*1.5
最大彎曲半徑		mm	80	125	125	125	125
最小彎曲半徑		mm	1.5D	1.5D	1D	1D	1D
單次最大送料長度		mm	2000	2000	2000	2000	2000
最大彎曲角度		Degree	190	190	190	190	190
最大半徑差		mm	40	50	60	70	70
工作速度	彎管速度	Deg/sec	200	166	142	100	75
	送料速度	Mm/sec	850	350	450	450	450
	轉管速度	Deg/sec	342	342	272	180	180
	機頭翻轉速度	Deg/sec	220	120	100	80	80
	機頭平移速度	Mm/sec	250	250	167	350	300
	機頭升降速度	Mm/sec	167	120	120	-	-
重復定位精度	彎曲精度	Degree	±0.1	±0.1	±0.1	±0.1	±0.1
	送料精度	mm	±0.1	±0.1	±0.1	±0.1	±0.1
	轉管精度	Degree	±0.1	±0.1	±0.1	±0.1	±0.1
	機頭翻轉精度	Degree	±0.1	±0.1	±0.1	±0.1	±0.1
	機頭平移精度	mm	±0.1	±0.1	±0.1	±0.1	±0.1
	機頭升降精度	mm	±0.1	±0.1	±0.1	±0.1	±0.1
